Измерение коэффициента усиления инвертирующего усилителя на ОУ.
Цель
Исследование влияния коэффициента усиления схемы на постоянную составляющую выходного напряжения.
Определение разности фаз между выходным и входным синусоидальным напряжением ОУ
Краткие сведения из теории Коэффициент усиления инвертирующего усилителя на ОУ с обратной связью (рис. 11.в) вычисляется по формуле:

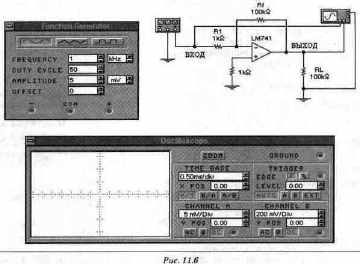

Знак "минус" в формуле означает, что выходное напряжение инвертирующего усилителя находится в противофазе с входным напряжением. Постоянная составляющая выходного напряжения Uовых усилителя зависит от коэффициента усиления Ку схемы и напряжения смещения Ucм и вычисляется по формуле: Uовых = UcmКy Порядок проведения экспериментов Эксперимент Работа усилителя в режиме усиления синусоидального напряжения. Откроите файл с11_00б со схемой, изображенной на рис. 1 Рассчитайте коэффициент усиления напряжения Ку усилителя по значениям параметров компонентов схемы. Включите схему. Измерьте амплитуду входного Upx и выходного Uвых синусоидального напряжения, постоянную составляющую выходного напряжения Новых и разность фаз между входным и выходным напряжением. По результатам измерений вычислите коэффициент усиления по напряжению Ку усилителя. Результаты занесите в раздел "Результаты экспериментов". Используя значение входного напряжения смещения Ucm, полученное в разделе 11.1 и найденное значение коэффициента усиления, вычислите постоянную составляющую выходного напряжения Uовых. Результаты вычислений также занесите в раздел "Результаты экспериментов".

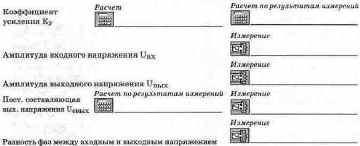

Результаты экспериментов
Эксперимент Исследование влияния параметров схемы на режим её работы. Установите значение сопротивления R1 равным 10 кОм, амплитуду синусоидального напряжения генератора - 100 мВ. Установите масштаб напряжения на входе А осциллографа 100 mV/del, а на канале В - 500 mV/del. Включите схему. Для новых параметров схемы повторите все измерения и вычисления эксперимента Результаты занесите в раздел "Результаты экспериментов".
Эксперимент Работа усилителя в режиме усиления синусоидального входного сигнала.
Эксперимент Исследование влияния параметров схемы на режим её работы.
Как рассчитать коэффициент усиления схемы на рис. 11.6?
Вопросы
Оцените различия между измеренной и вычисленной постоянной составляющей выходного напряжения.
Как измерить разность фаз между входным и выходным напряжением в схеме на рис. 11.6?
Какие параметры схемы на рис. 11.6 влияют на ее коэффициент усиления?
Сколько процентов от амплитуды выходного напряжения, измеренного в эксперименте 1, составляет постоянная составляющая в выходном напряжении?
