Упражнения

Задачи для самостоятельного решения


13.3 Применение дешифраторов


Соберите схему, изображенную на рис. 13.19, микросхема 74139 - сдвоенный четырехканальный мультиплексор. Составьте таблицу функционирования схемы. К какому типу относится схема?


Задача







Разработайте и соберите при помощи Electronics Workbench схему дешифратора 4х16 на основе ДВУХ базовых дешифраторов 3х Убедитесь в правильности его функционирования. Рассмотрите варианты использования оставшихся входов разрешения для организации режима разрешения.


Задача


Разработайте и соберите по аналогии с предыдущим заданием при помощи Electronics 'Workbench схему дешифратора 5х32 на основе четырех дешифраторов 3х Убедитесь в I правильности его функционирования


Задача






Указание: старшие разряды входного пятиразрядного кода е и d подключите к входам разрешения так, чтобы функции разрешения для соответствующих входов определялись следующими выражениями:

(для формирования последнего произведения необходим элемент НЕ).

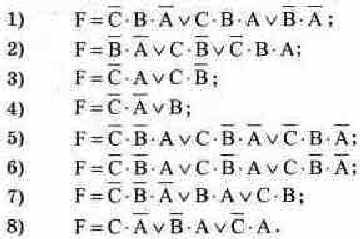

Разработайте, соберите и испытайте схемы на основе базового дешифратора и элементов 2И-НЕ или 2И, реализующие заданную функцию F. На входе разрешения установить активный уровень. Варианты задач приведены ниже.


Задача

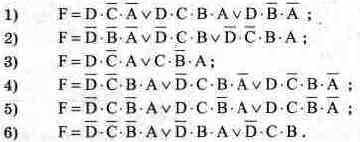

Разработайте, соберите и испытайте схемы на основе дешифратора 3х8 и элемента И-НЕ, реализующие заданную функцию F. Один из входов разрешения использовать для подачи аргумента одного из сигналов. Варианты задач приведены ниже.


Задача







Разработайте, соберите и испытайте схемы на основе дешифратора, формирующие нули на указанных выходах при следующих комбинациях логических уровней на входах, заданных шестнадцатеричными числами:


Задача
