Анализ процессов в схеме выпрямительного диодного моста.
Цель
Сравнение осциллограмм выходного напряжения выпрямительного моста и двухполу-периодного выпрямителя с выводом средней точки трансформатора.
Исследование осциллограмм входного и выходного напряжения для выпрямительного моста.
Сравнение максимального напряжения на диодах в мостовом и двухполупериодном выпрямителях.
Измерение среднего значения выходного напряжения (постоянная составляющая) в схеме выпрямительного моста.
Вычисление максимального обратного напряжения Umax на диоде выпрямительного моста.
Сравнение частот выходного напряжения в мостовом и двухполупериодвом выпрямителях.
(9.5.)
Краткие сведения из теории Коэффициент трансформации определяется отношением числа витков первичной обмотки к числу витков вторичной обмотки трансформатора в схеме рис. 9.9 составляет 20: Среднее значение выходного напряжения Ud (постоянная составляющая) мостового выпрямителя (рис. 9.9) вычисляется по формуле:
(9.6)
где максимум вторичного напряжения на полной обмотке трансформатора U2m вычисляется по формуле:
(9.7)
U1m - максимальное значение напряжения на первичной обмотке трансформатора. Максимальное обратное напряжение Umaх на каждом диоде для схемы с выпрямительным мостом равно напряжению на вторичной обмотке U2m-Частота выходного напряжения f для схемы с двухполупериодным мостовым выпрямителем вычисляется по формуле:
где Т — период напряжения на выходе выпрямителя.

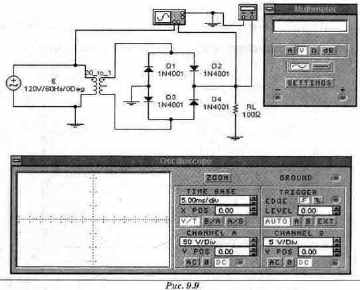

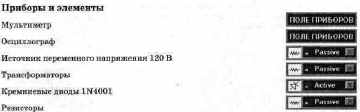

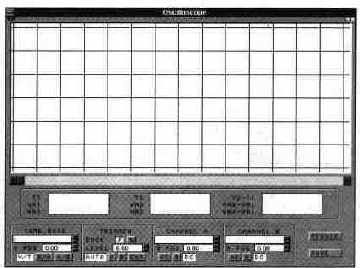

Порядок проведения экспериментов Эксперимент Исследование входного и выходного напряжений мостового выпрямителя. а). Откройте файл с9_041 (рис. На вход А осциллографа подается выходной сигнал, а на вход В - входной. Зарисуйте осциллограммы в разделе "Результаты экспериментов". Измерьте максимальные входное и выходное напряжения. б). Измерьте период Т по осциллограмме выходного напряжения и запишите результат в раздел "Результаты экспериментов". Зная период, вычислите частоту выходного сигнала. в). Определите максимальное обратное напряжение Umax на диоде и запишите в раздел "Результаты экспериментов". г). Вычислите коэффициент трансформации как отношение амплитуд напряжений на первичной и вторичной обмотке трансформатора в режиме, близком к холостому ходу. Запишите результат в раздел "Результаты экспериментов". д). Вычислите среднее значение выходного напряжения Ud (постоянная составляющая). Результат запишите в раздел "Результаты экспериментов". Запишите постоянную составляющую напряжения на выходе, измеренную мультиметром.

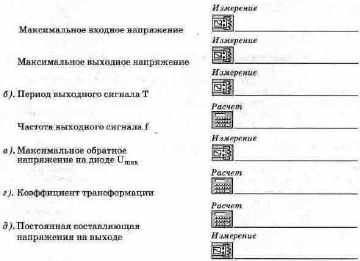

Результаты экспериментов Эксперимент Исследование входного и выходного напряжений мостового выпрямителя. а).
Вопросы
Как различаются переменные составляющие напряжений на входе и выходе выпрямительного моста?
По осциллограммам выходного напряжения, определите, осуществляет ли выпрямительный мост однополу периодное или двухполу периодное выпрямление?
Сравните максимальные обратные напряжения на диодах для схем выпрямительного моста и двухполупериодного выпрямителя с отводом средней точки трансформатора.
Чем отличаются выходные напряжения в схемах с выпрямительным мостом и двухпо-лупериодным выпрямителем с отводом от средней точки трансформатора?
Одинаковы ли частоты входного и выходного напряжения выпрямительного моста? Как они соотносятся с частотами входного и выходного напряжений двухполупериодного выпрямителя?
Одинаковы ли среднее значение выходного напряжения Ud (постоянная составляющая) выпрямительного моста и двухполупериодного выпрямителя?
Одинаковы ли среднее значение выходного напряжения Ud в схеме выпрямительного моста, вычисленное по формуле (9.5) и измеренное с помощью мультиметра?
Превышает ли максимальное обратное напряжение Umax на диоде мостового выпрямителя значение, предельно допустимое для диода 1N4001?
